马云伟，杨云，景江峰

(云南省建设工程质量检测中心有限公司,云南 昆明，650032）

摘  要：本文通过在实验室内砌筑砖墙，根据贯入法、回弹法对墙体砌筑砂浆强度进行检测；同时在实验室内利用同批次的砂浆，砌筑成标准试块，进行抗压试验。最后，将两种试验方法得到的数据进行比对，从而验证贯入法检测砂浆强度的可行性和科学性。

关键词：砌筑砂浆；强度；贯入法

1 目前现状

目前在一些中小城市依然在使用砖混结构。上世纪九十年代，我国国民经济较弱，砖混结构在这一段时间内使用较为广泛。随着国民经济好转，及房屋对抗震要求更加严格。我们对上世纪所建砖混结构房屋的质量安全尤为关心，此外一些中小城市、农村还在使用砖混结构房屋，在施工过程中出现砌体施工质量质疑时这就需要有一种（或几种）方法来判断砌体施工质量。而砂浆强度是砌体强度的重要指标之一。

贯入法、回弹法是目前使用较多的两种砂浆强度检测方法。但目前所使用的标准制定已经较早。所使用的材料、工艺等较早些年有所改变。为此我们决定验证该两种方法的可靠性。

2 试验准备

1）收集试块，作为两种方法比对试验使用。

2）砌筑不同砂浆强度等级的墙体，并制作同条件试块两组（一组备用）。

3）收集规范，对比新旧规范的不同。

4）试验用设备的准备及校准：

序号	设备名称	检定日期	备注
1	砂浆贯入仪	在检定有效期内	设备技术参数符合规范要求
2	砂浆回弹仪	在检定有效期内	设备技术参数符合规范要求
3	压力试验机	在检定有效期内	设备技术参数符合规范要求

3 试验及数据整理

3.1 砂浆试块试验

我们收集数组砂浆试块，将砂浆试块置于压力试验机上，加载4±0.5 kN后在试块两侧面进行回弹、贯入试验并记录试验结果，完成回弹、贯入试验后加载直至试块破坏记录破坏载荷。

在本试验开始时我们模拟现场检测情况，对试件进行回弹、贯入试验。其中回弹一侧6点，贯入则一侧8点。由于回弹、贯入法检测对试块会造成一定的损坏。除去贯入深度较小（水泥混合砂浆小于2.9mm，水泥砂浆小于3.10mm）无法推定砂浆抗压强度数据，以及部分试块在贯入试验中破坏无法采集或采集数据无效外。所剩下有效数据不到10%。为此我们考虑砂浆试块离散性小采集数据绝大部分真实有效，我们决定减少回弹、贯入次数，改为一侧回弹5次，考虑到贯入试验对试块影响较大故改为一侧贯入3点，一块试块上采集10个回弹值，6个贯入深度值。用10个回弹平均值对试块强度进行推定，并用6个贯入深度平均值对试块抗压强度进行换算。

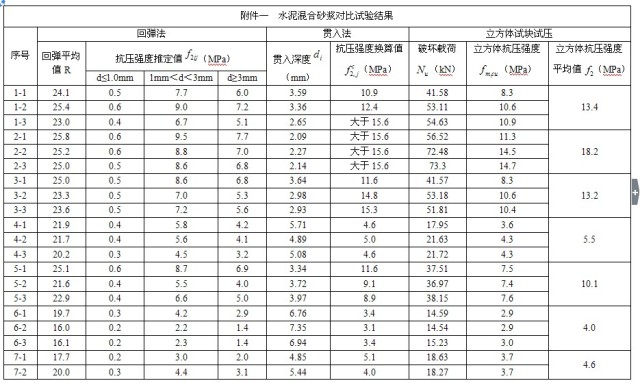

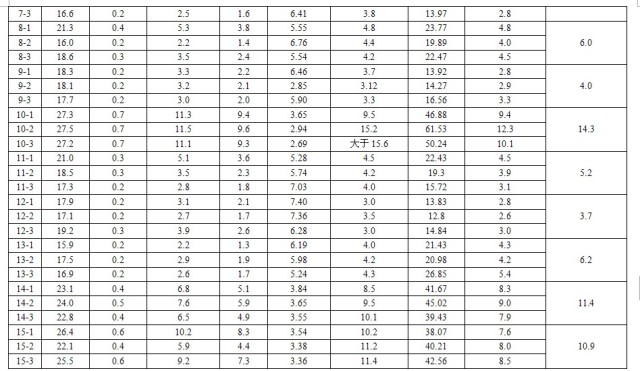

本次试验共计测试了40余组（1组3块）水泥混合砂浆，除去贯入深度较小及回弹、贯入试验过程中试块损坏的数据，所剩12组有效数据（附件一）。因所收集的水泥砂浆试块贯入深度小于3.10mm砂浆强度，收集不到有效数据。

3.2 墙体试验

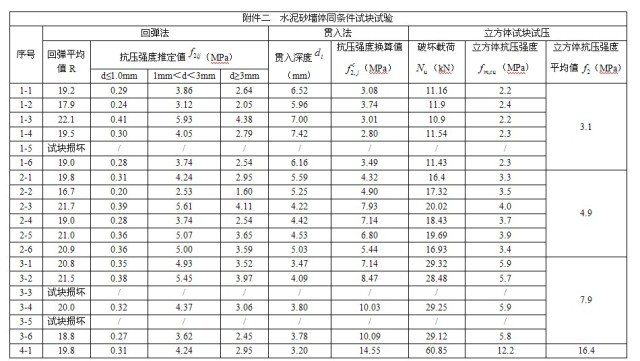

根据试验需要，制作了1:3、1:4、1:5、1:6三种水泥砂浆，砌筑4块不同强度等级的砖墙。并做了不同配合比砂浆各2组砂浆试块。根据上述砂浆试块试验方法对同条件的砂浆试块进行试验。根据现场检测的需要我们将墙体进行打磨，露出灰缝，除去表面浮灰。按现场回弹法、贯入法检测要求进行检测（附件二）。

3.3 数据整理

（1）根据每组组每块试块弹击的10个回弹值取其平均值根据《砌体现场检测技术标准》GB/T50315-2000中公式44.4.3-1、44.4.3-2、44.4.3-3进行计算试块抗压强度推定值：

1）d≤1.0mm时

                                                （1）

2）1mm＜d＜3mm时

                                                 （2）

3）d≥3mm时

                                                        （3）

由于试块为新制试件，其碳化深度应小于1mm，但按此计算其抗压强度推定值均小于1MPa，为此我们也进行了其他碳化深度时的抗压计算（见附件一）。

（2）根据组试块每块采集的6个贯入深度平均值，通过查《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001附录D 砂浆抗强度换算表得砂浆抗压强度换算值（见附件一）。

（3）依据《建筑砂浆基本性能试验方法标准》JGJ/T70-2009将试块在压力试验机上加载至破坏，记录其破坏载荷。按《建筑砂浆基本性能试验方法标准》JGJ/T70-2009式9.0.4进行砂浆立方体试件抗压强度计算。并根据第9.0.5条计算各组试件的砂浆立方体试件抗压强度平均值（附件一）。

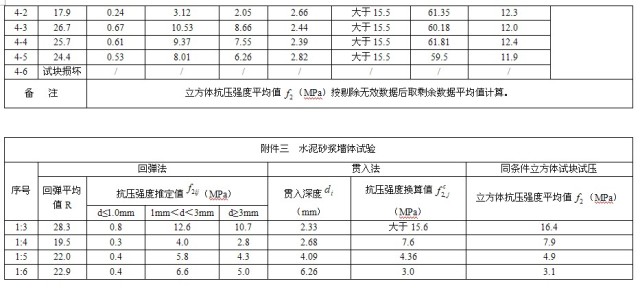

（4）根据《砌体现场检测技术标准》GB/T50315-2000中回弹法检测砂浆强度技术要求对制作的墙体砂浆强度进行测试。根据《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001中贯入法检测砂浆强度技术要求对制作的墙体砂浆强度进行测试。对同条件制作的砂浆试块进行回弹法、贯入法、试压法进行强度测试（附件二、附件三）。

4 结  论

（1）在风干条件下，贯人法检测砌筑砂浆抗压强度换算值与抗压强度实测值之间的偏差为±5%以内，试验结果可靠。而回弹法检测砌筑砂浆强度换算值与抗压强度实测值存在较大误差。

（2）砂浆龄期对检测砌筑砂浆抗压强度无明显影响，可以不考虑。

（3）砂浆含水状态对检测砌筑砂浆抗压强度存在较大影响，在检测时必须保证砂浆为风干状态，否则存在较大负偏差。
