杨 昊

(云南省建设工程质量检测中心有限公司，云南 昆明，650032）

摘  要：本文通过烂尾楼内的粘土砖墙体和实验室内砌筑的粘土砖墙体，根据《建筑结构检测技术标准》(GB /T 50344 - 2004)附录F测强公式，采用回弹法分别检测、推定粘土砖的抗压强度和强度等级。同时对比粘土砖抗压试验的结果，从而验证回弹法检测、推定普通粘土砖抗压强度的可行性。关键词：回弹法;普通粘土砖;抗压强度

采用回弹法检测砌体中普通粘土砖抗压强度,具有非破损、检测面广、测试简便迅速等优点,是一种较理想的原位非破损检测方法，可以用作对既有建筑中砌体结构的质量进行检测、鉴定或评估中。目前已发布的检测标准中《建筑结构检测技术标准》(GB /T 50344 - 2004)附录F中所规定的回弹法适用于砌体中粘土砖的检测，并给出了测强计算公式。根据《建筑结构检测技术标准》(GB /T 50344 - 2004)附录F中所规定的回弹法检测粘土砖方法，与粘土砖抗压试验的结果进行对比，验证直接利用回弹测强公式测试砌体结构中普通粘土砖抗压强度的可行性问题。

1 试验地点与材料

本课题组针对昆明地区的砖材情况及使用情况，于2011年3月1日～2011年3月18日，开展了回弹法测定砌体中烧结粘土砖抗压强度的研究工作。

首先，在昆明地区周边寻找1～2个砖厂，购买400～500块砖块。在实验室内现场砌筑一面墙体，宽240mm，高1.5m。同时，将该墙体划分为4个区域，每个区域使用不同配合比的砂浆来砌筑砖块。最后，将该墙体在常温下养护两周。

同时，在昆明地区寻找一栋烂尾楼。寻找楼内砌筑质量较好的一面墙体，进行试验。该墙体的砌筑材料也须为烧结粘土砖。

2 试验设备

回弹试验采用ZC5型测砖回弹仪：回弹仪的标准能量为0.73J，示值系统为指针直读式的小型回弹仪，在洛氏硬度HRC60±2的钢砧上的率定值为74±2。烧结普通砖的抗压强度试验采用普通液压式压力试验机。

3 试验步骤

3.1 回弹法测试步骤

将烂尾楼内的墙体和实验室内砌筑的墙体同时划分为10个测区，每个测区内不得少于20块砖。并按照《建筑结构检测技术标准》(GB /T 50344 - 2004)附录F中的规定，采用回弹法检测。每块砖样在两个条面上分别测5个点回弹值，每个测点位于厚度方向中部，间隔30mm，两边测点距砖边缘60mm，同一测点只能弹击一次。对于每块砖样，求出10个回弹值的平均值，最后计算出每个测区十块砖样的回弹平均值。

对实验室内砌筑的墙体，为了使其更接近实际受压的砖混结构墙体，因此，在进行回弹试验时，应在该墙体上堆载60kg的沙袋。

3.2 抗压强度试验步骤

将做过回弹测定的砖样，按照每个测区内取一块砖样，参照《砌墙砖试验方法》（GB/T2542 - 2003）中强度试验方法，测定砖的抗压强度。

4 试验结果

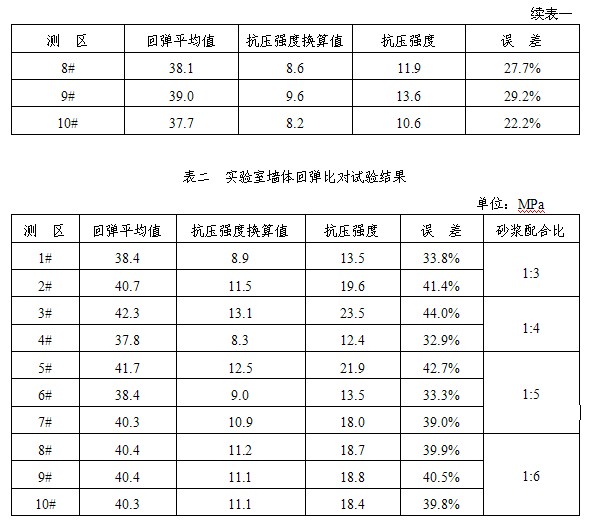

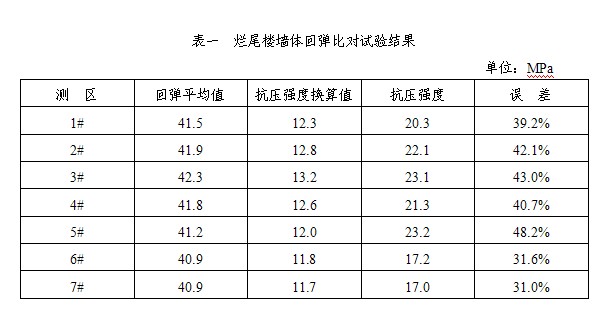

（1）对实验室内砌筑的墙体和烂尾楼内测试的墙体，分别按照测区进行统计：计算测区内100组回弹值的平均值，按照《建筑结构检测技术标准》(GB /T 50344 - 2004)附录F中的规定，计算出该测区内的粘土砖抗压强度换算值。对比抗压强度试验的结果，其对比结果见表一和表二。

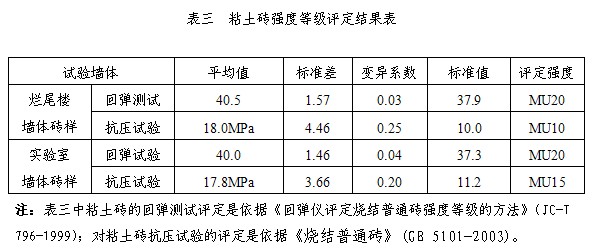

（2）将两面墙体的回弹值和抗压强度值，进行整理。对回弹法检测得到的数据，根据《回弹仪评定烧结普通砖强度等级的方法》（JC-T 796-1999）的方法，对每面墙体的回弹值综合分析，最后进行强度等级的评定。对抗压试验得到的数据，根据《烧结普通砖》(GB 5101-2003)的方法，对每面墙体进行强度等级评定。最后的结果见表三。

注：1、表一、表二中，误差=︱抗压强度﹣抗压强度换算值︱∕抗压强度

    2、表一、表二的粘土砖抗压强度换算值根据《建筑结构检测技术标准》(GB /T 50344 - 2004)附录F中公示计算。

5 试验结果分析

1）由表一和表二，可以看出，按照《建筑结构检测技术标准》(GB /T 50344 - 2004)附录F中的规定，采用回弹法检测粘土砖所得到的抗压强度换算值，均小于粘土砖抗压强度试验的结果。表一中平均相对误差为35.5%，表二中的平均相对误差为38.7%，可见回弹法推定粘土砖抗压强度的误差较大。

2）从表二可以看出，对于不同配合比砂浆，砖的回弹值差异很小，因此，可以得出，不同配合比的砂浆强度对砖回弹值的影响很小。

    3）由表三可以看出，根据行业标准《回弹仪评定烧结普通砖普通砖强度等级的方法》(JC-T 796-1999)的评定方法评定该批次普通粘土砖的强度等级,其结果明显偏高。

6 结  论

（1）国家标准《建筑结构检测技术标准》( GB /T 50344 -2004)附录F所给出的回弹法检测普通粘土砖抗压强度换算值，均低于粘土砖的实际抗压强度。同时，根据行业标准《回弹仪评定烧结普通砖普通砖强度等级的方法》(JC-T 796-1999)的评定方法评定该批次普通粘土砖的强度等级,其结果也明显偏高。因此，利用回弹法检测、推定普通粘土砖抗压强度时，需要建立地方标准，以提高回弹法检测砌体抗压强度的准确度。

（2）不同配合比的砂浆强度对砖回弹值的影响较小。因此，现场检测中可不考虑砂浆对回弹值的影响。

参 考 文 献

[1]《回弹仪评定烧结普通砖普通砖强度等级的方法》(JC-T 796-1999)。

[2]《建筑结构检测技术标准》(GB /T 50344 - 2004)。

[3] 焦莉,张海,刘明:回弹法检测砌体中烧结普通砖抗压强度,沈阳建筑大学学报(自然科学版) 2004年10月。

[4] 国家建筑工程质量监督检测中心. 混凝土无损检测技术[M]. 北京:中国建材工业出版社,1996.
